요 약

 최대 온도 90°C
 중 수( Medium water)
 가열 용량 3 kW
 냉각 용량 45 kW @ 90°C
 간접 냉각 시스템
 타입 E: 펌프 용량 60 l/min; 최대. 4.0 bar
 타입 H: 펌프 용량 60 l/min; 최대. 7.0 bar

기 능

 온도 표시가 있는 자동 최적화 온도 컨트롤러 1/10°C – 단계
 °C에서 °F 및 l/min 또는 gal/min으로 표시
 디지털 흐름 표시 및 모니터링
 자동 온도 제어
 금형에서 온도 제어를 위한 전환
 단계별로 가열 가능
 압력 표시
 자동 또는 수동 리필
 시간 제한 물 리필
 자동 금형 배수
 누수 방지 장치 – 압력 및 진공 모드에서 작동 가능

구 조

 청동으로 만든 잠수형 Sealless Pump
 라임스케일이 없는 열교환기
 긴 사용 수명을 위한 내식성 장치
 물에 닿는 모든 부품은 스테인레스 스틸 또는 청동으로 만들어짐
 캐스터가 달린 유닛

안전 기능

 드라이런 가동 시 펌프 보호를 위한 레벨제어센서
 컨트롤러에서의 전자 온도 제한 및 모니터링
 시각적 및 청각적 오류 표시
 통합된 회로 차단기
 주 스위치, 변압기 및 모터 보호 스위치

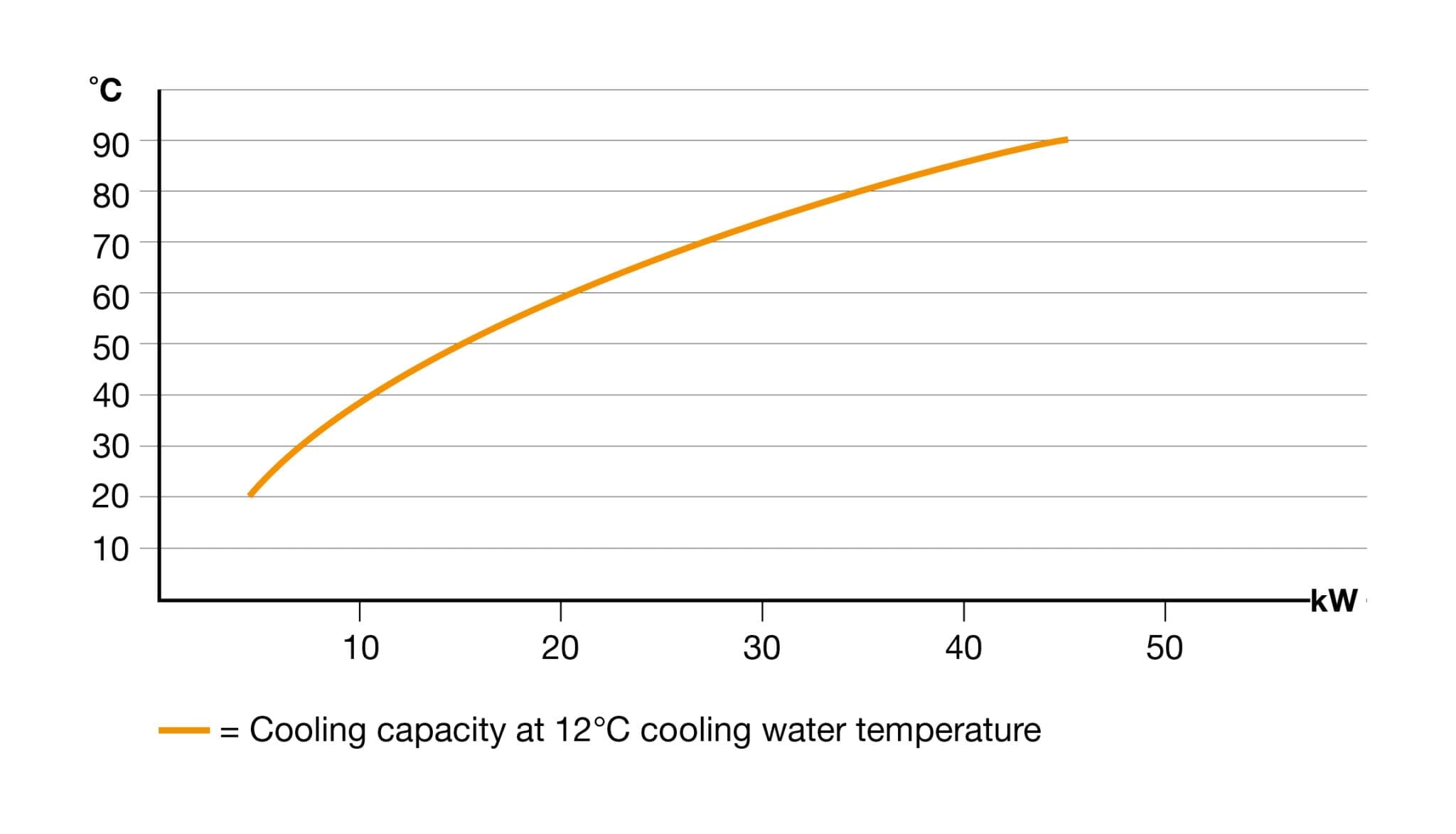

냉각 용량 Cooling capacity

펌프 용량 Pump capacity

제품 정보

TT-168 E/A & TT-168 H/A

제 품

온도 범위

열전달 매체

최대 충전량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

직 접

유량제어온도

펌프 시스템 다이어그램 참조

유형 L : 19 l/min ; 최대. 2.9bar ; 모터 0.27kW

유형 E : 60 l/min ; 최대. 4.0bar ; 모터 0.75kW

유형 H : 60 l/min ; 최대. 7.0bar ; 모터 1.50kW

유형 K : 200 l/min ; 최대. 4.3bar ; 모터 2.2kW

일반 W : 250-350 l/min; 최대. 4.5bar ; 모터 4.0kW

유형 V : 580 l/min ; 최대. 4.1bar ; 모터 7.5kW

진공 흡입 용량

제어 장치

측정 유형

배관규격

열매체

냉각수

압축공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

TT-168 E/AIH/A - 18kW

물

간 접

●

MP-888

FeKo Typ J

1/2" BS

3/8" BS

710 x 325 x 785

은회색 RAL 7001

기 능

유량 제어

누수 방지 장치

몰드드레인

금형 내부 온도 제어

시간 제한이 있는 물 보충

인터페이스 컨트롤러

자동 리필

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

● 표준/ ○ 선택 / – 불가능

●

○

●
