Optimize your production speed
with EAS change systems

커플러 솔루션

COUPLERS SOLUTIONS

Mono couplers

Manual multi couples

Atomatic multi couplers

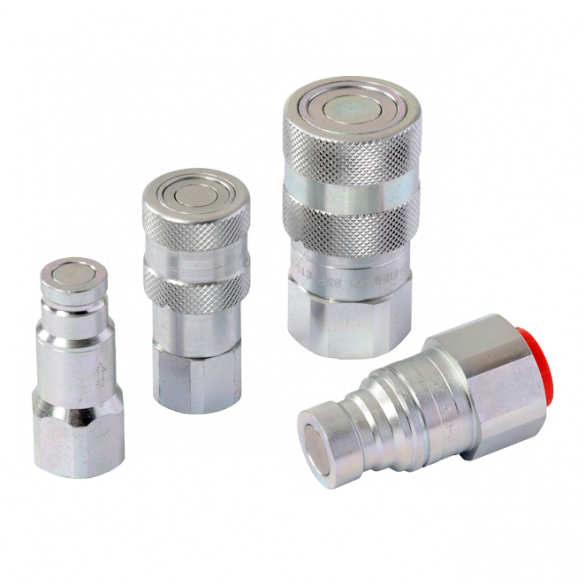

MONO COUPLERS

모노 커플러

퀵 릴리스, 누출 방지, 평평한면. EAS는 물 또는 공기, 유압 오일, 스팀 및 핫 오일 또는 E- 커넥터를 위한 손쉬운 수동 작동 모노 커플러를 제공합니다.

유압 수동 모노 커플러

간단한 한 손으로 연결 및 분리 할 수 ​​있으며 특별한 클린 브레이크 설계로 과도한 오일 유출을 방지합니다.
작업 환경은 깨끗하게 유지되고 회로는 보호됩니다.

EAS 모노 커플러는 평평합니다. 이 깨끗한 브레이크는 이물질로부터의 (연결) 연결을 보호하고 우수한 유속을 유지합니다.
이것은 사출 성형, 다이 캐스팅 및 일반적인 산업 용도에 매우 일반적입니다.

유체 (물, 기름)가 있는 모노 커플러의 중요한 측면 :

자체 잠금 또는 자동 잠금
작동 압력
작동 온도
유량

전기적 측면

핀의 양
전압
암페어

EIR F / M : 유압식 모노 커플러

EIR F / M은 한 손으로 쉽게 조작 할 수있는 누출 방지 유압 커플러입니다. 이 평평하고 누출이 없는 유압 커플러 제품군은 모든 종류의 유압 어플리케이션에 사용됩니다.평면 디자인으로 인해 시스템에 공기가 유입되지 않으며 연결 및 분리 중에 유체가  유출되지 않습니다.
커플러가 예기치 않게 열리지 않도록 안전 볼이 커플러를 제자리에 고정시킵니다.

응용 분야

사출 성형 및 다이 캐스팅 금형의 코어 풀 연결.
빠르고 평평한면 연결이 선호되는 일반적인 유압 어플리케이션.

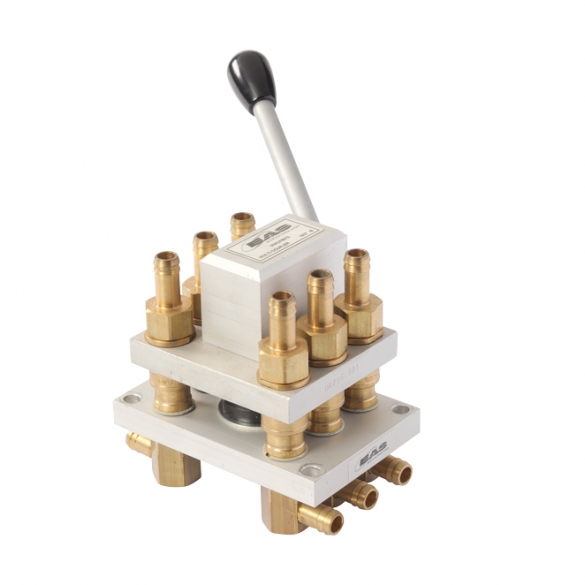

MANUAL MULTI COUPLERS

수동 멀티 커플러

여러 개의 물, 공기, 오일 및 전기 회로를 간단하고 신속하게 누출 방지합니다.
EAS 수동 멀티 커플러는 설정 시간을 크게 줄입니다

수동 멀티 커플러

누출 방지 EAS 수동 멀티 커플러는 6 및 12 모노 커플러가 있는 표준 버전으로 제공됩니다.필요한 양의 커플러를 수용 할뿐만 아니라 커플러 크기에 맞추기 위해 다양한 버전이 있습니다.

몰드 하프 멀티 커플러에 다양한 호스 연결 크기 및 구성을 사용할 수 있습니다.
이 고품질 누수 방지 워터 커플러는 공기, 유압 및 전기 커넥터와 결합하여 모든 금형 유틸리티에 신속하게 연결할 수 있습니다.

이 커플러 솔루션을 사용하면 바닥과 시스템을 깨끗하게 유지하면서 몇 분 안에 유체와 전기를 연결할 수 있습니다. 우수한 수처리 시스템과 결합 된 EAS 멀티 커플러는 스크랩을 줄이고 생산 품질을 향상시킵니다.

금형 교환 중에 기계 측 멀티 커플러를 걸 수있는 간단한 결합 스테이션이 제공되어 커플러 손상을 방지합니다.

특 징

기계 측 장착 수동 멀티 커플러는 6 (최대 물 유량 30 l / min) 또는 12 (최대 유량 60 l / min) 누수 방지 모노 커플러 유형 MMCF 69 및 6 및 12 모노 커플러 크기 9 및 MMCF가 있는 MMCF 129로 제공됩니다. 기계 측 멀티 커플러에는 모두 스트레이트 호스 커넥터가 있습니다.
금형 교환 중에 기계 측 멀티 커플러는 결합 스테이션 MMCP-1에 “결합”될 수 있습니다.

옵 션

몰드 측면 장착 수동 멀티 커플러 MMCM 69, 129 및 1212에는 직선 또는 엘보우 호스 커넥터가 있는 모노 커플러를 장착 할 수 있습니다. 기계 장착 MMCF 129 용 매니 폴드 타입 MMCMS 129도 몰드 장착 부품으로 제공됩니다.

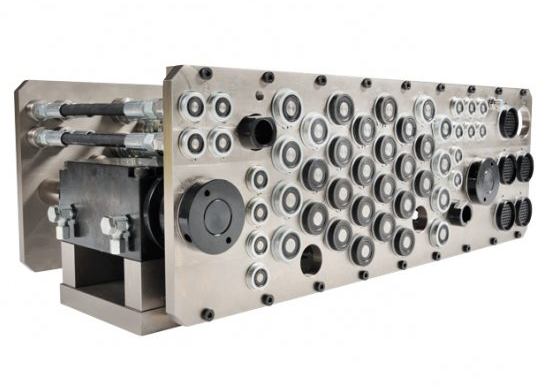

AUTOMATIC MULTI COUPLERS

자동 멀티 커플러

EAS 자동 멀티 커플러는 공기, 물, 유압, 증기 및 전기 연결이 필요한 다양한  산업 분야에서 사용됩니다. 유압 또는 공압 실린더를 사용하여 자동으로 이 작업을 수행하면 모든 연결은 잘못된 연결 실수없이 몇 초 안에 이루어집니다.

EAS 자동 멀티 커플러는 물, 공기, 유압 및 증기 연결에 고유 한 평면 자동 잠금 모노 커플러를 적용합니다. 2 개의 멀티 커플러 반쪽은 각각의 개별 모노 커플러에 의해 서로 고정됩니다.

핵심 포인트 자동 멀티 커플러

플랫 누수 방지 모노 커플러
자체 잠금식 모노 커플러 – 2 개의 멀티 커플러 부품의 고가 잠금 장치
전진 및 후진 위치를 위한 유도형 센서 장착.
1 ~ 300 모노 커플러 이상에 적합
크기 6에서 45까지 최대 1500l / min 및 30 bar의 물 및 최대 200 bar의 유압 장치 용 모노 커플러
시스템에 잔류 압력이 있는 응용 분야에 사용할 수있는 특수 커플러.

응용 분야

자동으로 물 냉각, 오일 가열, 유압 코어 풀 및 전기 연결을 연결하는 사출 성형기의 고급 Quick Mold Change 시스템에 적용됩니다.
수냉식 연결을 위한 블로우 성형기에서 CNC 엔진의 팔레트 용 멀티 커플러
대형 스탬핑 프레스에서 볼스터 연결 이동
압연기 응용 및 공역 산업과 같은 기계 제작 산업의 자동차 엔진 테스트 스탠드
