15-ton mold changed
In less than 50 seconds

Optimize your production speed
with EAS change systems

클램핑 솔루션

CLAMPING SOLUTIONS FOR MAGNETIC

Pressmag LP magnetic
clamping

Pressmag HP magnetic
clamping

Pressmag SP magnetic
clamping

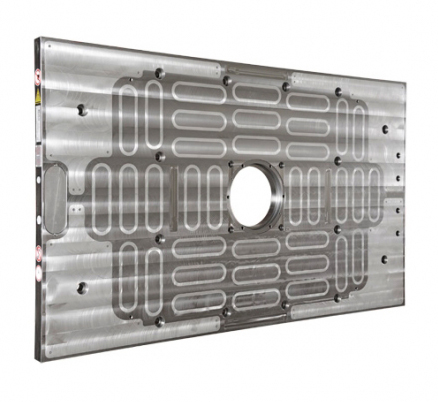

PRESSMAG LP 마그네틱 클램핑

최신 Pressmag LP 자기 클램핑 시스템은 대용량 사출 성형기에서 사용하기에 이상적입니다. Pressmag LP의 긴 극 모양은 타원형이므로 클램핑력이 높고 극을 쉽게 교환 할 수 있습니다.

Pressmag LP의 장극 모양은 Pressmag HP의 사각형 극 모양과 달리 타원형입니다. 이 사전 조립된 플러그 형 타원형 극 설계로 극을 쉽게 교환 할 수 있습니다.또한 이 시스템은 터치 스크린 컨트롤과 금속-금속 클램핑 표면을 갖춘 55mm (2.16”)의 판 두께를 제공합니다. 이 기능은 정확한 힘 측정을 가능하게 합니다.

PRESSMAG LP의 장점 :

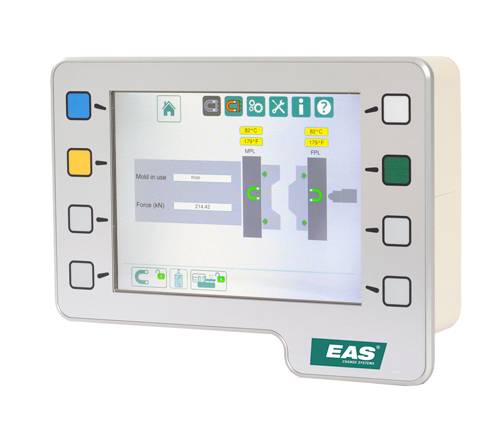

정확하고 안정적인 시스템 모니터링을 위한 8 인치 터치 스크린 디스플레이를 갖춘 새로운 최신 MAGTCU13 컨트롤
전체 운영 직원 보안을 위한 여러 수준의 액세스
정전시에도 시스템 클램핑력이 일정하게 유지됩니다.
시스템은 다양한 전력 조건 (암페어, 전압 및 주파수)에 자동으로 적응
쉬운 문제 해결을 위한 제어 장치 내부 구성 요소 / 센서의 자동 진단 기능
빠르고 쉬운 설치 – 즉각적인 가용성
신규 및 기존 사출 성형기에서 사용 가능
간단하고 안전한 작동

사출 성형 생산성 향상

EAS 덕분에 3 분 미만의 전환 시간으로 전체 생산을 개선 할 수 있습니다.
(YouTube에서 자세히 알아보십시오).

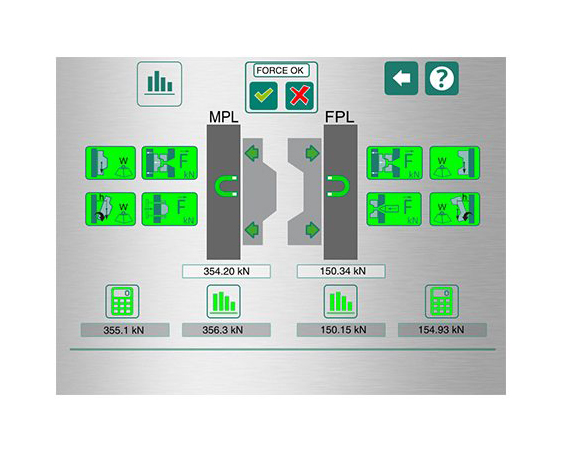

풀 컬러 그래픽 이미지가 있는 8 인치 터치 스크린으로 클램핑 및 자화 상태 모니터링 뿐만 아니라 컨트롤러는 내장 안전 점검 기능을 통해 안전한 프로세스를 단계별로 수행 할 수 있도록 도와줍니다.

매우 유용한 이 기능은 LP 시스템이 작동 안전과 관련하여 우위를 점하게합니다. 실제 힘은 설정된 기준 힘과 비교됩니다.실제 클램핑 힘이 너무 낮아 금형이 떨어질 위험이 있는 경우 작동이 차단됩니다.

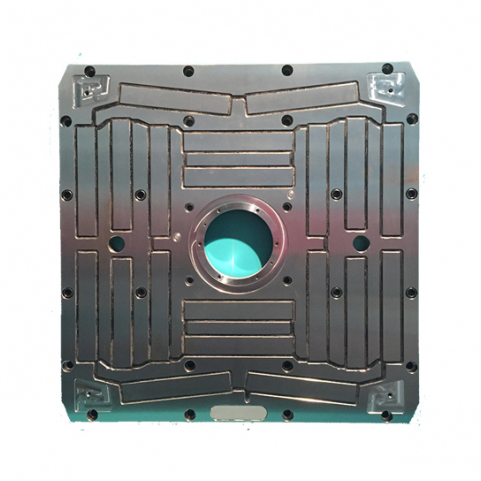

PRESSMAG HP 마그네틱 클램핑

4000kN (400t)보다 큰 기계의 경우 Pressmag HP는 장극 기술을 제공합니다. 이는 단 55mm (2.16”)의 판 두께로 최고의 자속 농도와 우수한 클램핑력을   보장합니다.

Pressmag LP 시스템과 마찬가지로 전자 영구 Pressmag HP는 보상 시스템입니다. 활성화되면 장극이 북극이 되고 프레임 플레이트가 남극이 됩니다. 몰드를 제자리에 고정하면 Neodynium 희토류 및 AINiCo 자석은 비활성화 될 때까지 활성화 상태를 유지하며 클램핑력은 정전의 경우에도 절대적으로 일정하게 유지됩니다.

PRESSMAG HP의 장점 :

대형 사출 성형기에 매우 적합합니다. ( > 800T)
더 작은 금형에서 높은 플럭스 생성, 높은 힘
수지 밀봉이 있는 표준 310mm (12.2”) 장극
최대 100 °C (212 °F)
판 두께 55 mm (2.16”).
자속 집중이있는 타이바 외부의 비자성 충전판
극당 25 kN 힘

더 강하고 더 길다

Pressmag HP 시스템은 보상 시스템입니다. 이것은 Pressmag SP 시스템으로서 북쪽 또는 바깥 쪽 극처럼 각 극이 아니라는 것을 의미하지만, 여기에서 긴 극은 북쪽 + 극처럼 작동하는 반면 프레임 플레이트는 남쪽 마이너스 극으로 작동합니다. 영구 네오디늄과 AlNiCo는 항상 전류를 자화시킵니다.

자화하기 위해 코일의 전류는 ALNiCo 자석의 극성을 반대로 합니다. 자석에 의해 생성된 자기장은 척의 극면을 향하게되고, 이는 활성화되고 몰드가 클램핑된다. 새로운 전류는 AlNiCO 자석의 극성을 바꾸고 시스템을 끄고, 자기 및 금형이 해제됩니다.
타이바 영역 내에서 더 큰 기계를 위해 모든 장대를 집중시킴으로써,  사이드 논 자기 필링 플레이트와 이러한 필링 플레이트의 후면 모서리에 더 높은 자속 집중을 위한 무균 스틸 스트립을 추가함으로써 타이바 영역 내에서 더 큰    힘을 얻습니다.
그래서 우리는 이렇게 말합니다. “우리의 기둥은 더 길고 강합니다”

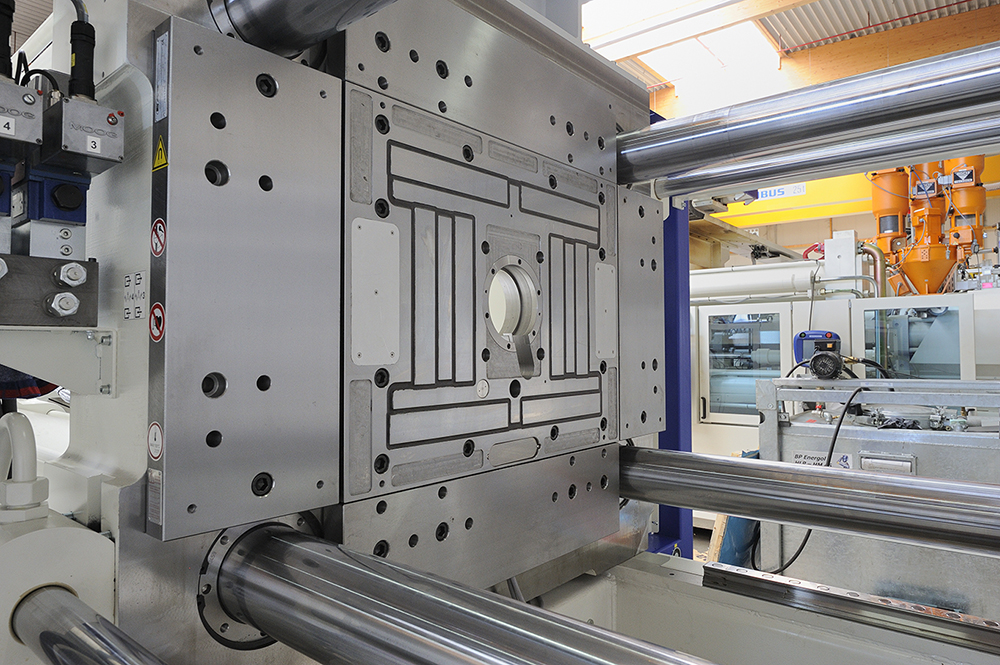

Pressmag HP 400t

Pressmag HP 설치

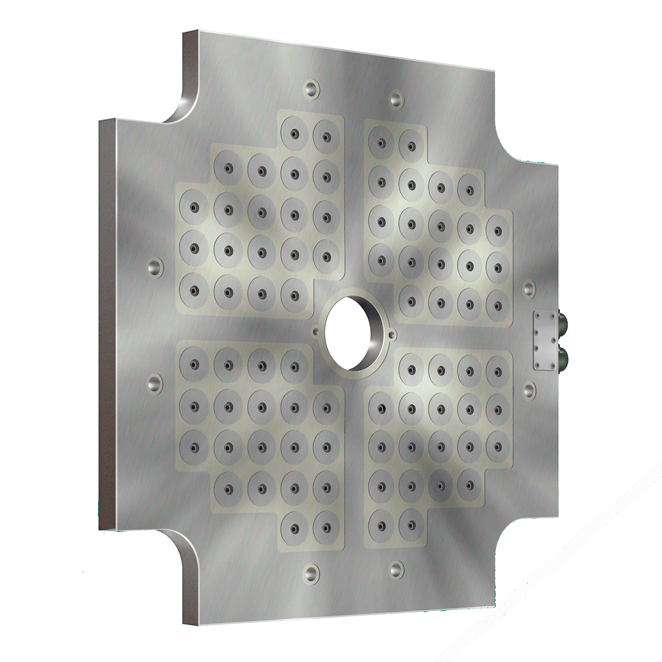

PRESSMAG SP 마그네틱 클램핑

전자 영구 자석 클램핑 시스템은 금형을 표준화 할 수없는 성형업자에게 유연한 클램핑을 제공합니다.

PRESSMAG SP : 소형 기계의 유연성

모든 EAS 자기 클램핑 솔루션과 마찬가지로 EAS SP 클램핑 시스템에 금형 표준화가 필요하지 않습니다. SP는 클램핑 힘을 유지하기 위해 전력이 필요하지 않습니다.

더 큰 클램핑력
얇은 판
유연한 구멍 주위 = 클램핑 력 증가
장착 볼트의 최대 수량 = 에어 갭 없음
150C까지 표준 온도 범위.
더 많은 힘을주는 작은 극

Electropermanent magnetic Pressmag SP 시스템은 47mm (1.85”) 정사각형베이스를 가지고 있으며 북극에서 남극으로 번갈아 가며 극대 극 설계를 특징으로 합니다. 이것은 더 큰 클램핑력을 제공합니다

작은 기계의 압반 중심.

47mm 기둥은 큰 기둥보다 구멍 사이와 구멍 주위에 배치하기가 더 쉽습니다. 더 작은 극 = 큰 극보다 더 많은 힘

작은 기계의 압반 중심.

Pressmag SP100은 최대 온도 100°C (212°F)로 설계되었으며 수지 봉인 기능이   있는 사각 극을 갖추고 있습니다.
Pressmag SP150은 레이저로 절단된 스테인레스 스틸 메쉬 씰을 갖추고 있으며, 전체 시스템을 청소하기 쉽고 완벽하게 평평한 시스템을 제공합니다.
Pressmag SP150은 최대 150°C (302°F)의 고온 응용 분야를 위해 설계되었습니다.

자성 판이 구부러지지 않음

SP의 판 강성을 유지하기 위해 EAS는 기둥 사이와 중심 주위에 나사를 추가합니다.

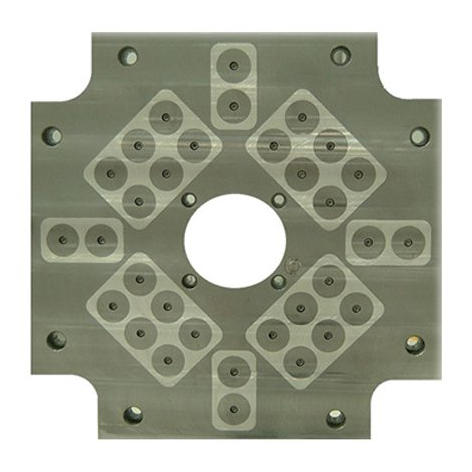

Pressmag SP150

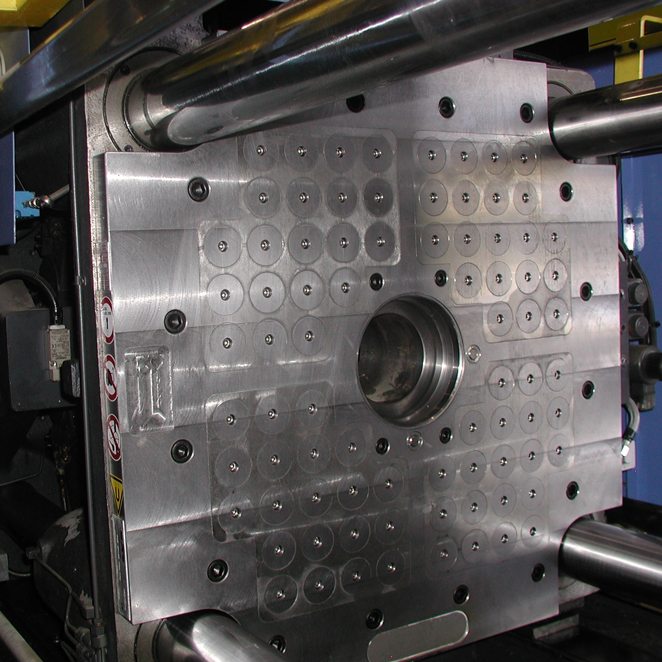

Pressmag SP 설치
